產品簡介

滾筒輸送機的說明

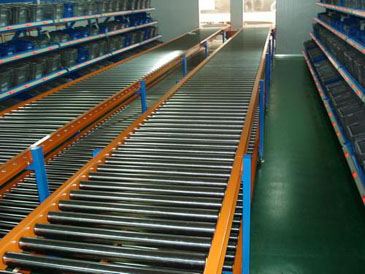

　　青島互興物流設備有限公司滾筒輸送線：按驅動方式可分為動力滾筒線和無動力滾筒線，按布置形式可分為水平輸送滾筒線、傾斜輸送滾筒 線和轉彎滾筒線。還可按客戶要求特殊設計，以滿足各類客戶的要求。標準規滾筒線內寬度為200、300、400、500、1200mm等。也可按客戶需求 采用其它特殊規格。轉彎滾筒線標準轉彎內半徑為600、900、1200mm等，也可按客戶需求采用其它特殊規格。直段滾筒所用的滾筒直徑有38、50、 60、76、89mm等。
輸送滾筒
設備特點
　　滾筒輸送機之間易于銜接過濾，可用多條滾筒線及其它輸送設備或?qū)C(jī)組成復雜的物流輸送系統，完成多方面的工藝需要。可采用積放滾筒實現物料的堆積輸送。滾筒輸送機結構簡單，可靠性高，使用維護方便。
　　滾筒輸送機適用于底部是平面的物品輸送，主要由傳動滾筒、機架、支架、驅動部等部分組成。具有輸送量大，速度快，運轉輕快，能夠?qū)崿F(xiàn)多品種共線分流輸送的特點。
　　結構形式：從驅動形式上分為有動力、無動力、電動滾筒等，按布局形式分為水平輸送，傾斜輸送和轉彎輸送。
　　尺寸規格：滾筒輸送機內寬度由客戶指定，可按客戶需求制作，轉彎滾線標準轉彎內半徑為300、600、900、1200mm等，也可按客戶需求采用其它特殊規格。直段滾筒所用的滾筒直 徑有38、50、60、76、89mm等。轉彎滾筒的錐度我們會根據輸送物體的重量、外形尺寸、線速度等來設計。
　　機架材質：碳鋼噴塑，不銹鋼，鋁型材。
　　動力方式：減速電機驅動，電動滾筒驅動等形式。
　　傳動方式：單鏈輪、雙鏈輪、O型皮帶、平面摩擦傳動帶、同步帶等。
　　調速方式：變頻調速，無級變速等。
　　設備特點：滾筒輸送機之間易于銜接過濾，可用多條滾筒線及其它輸送設備或?qū)C(jī)組成復雜的物流輸送系統以及分流合流系統，完成多方面的工藝需要。可采用積放滾筒實現物料的堆積輸送。滾筒輸送機結構簡單，可靠性高，使用維護方便，動力滾筒線考慮鏈條抗拉強度，最長單線長度一般不超過10米。
技術參數
　　定制滾筒輸送機請致電或請確認以下技術參數：
　　1、輸送物體的長度、寬度和高度；
　　2、每一輸送單元的重量；
　　3、輸送物的底部狀況；
　　4、有無特殊工作環境上的要求（比如：濕度，高溫，化學品的影響等）；
　　5、輸送機屬于無動力式或電機帶動式。
　　為確保貨物能夠平穩輸送，必須在任何時間點都至少有三只滾筒與輸送物保持接觸。對軟袋包裝物必要時應加托盤輸送。
　　1、滾筒的長度選擇：
　　不同寬度的貨物應選適合寬度的滾筒，一般情況下采用“輸送物+50mm”。
　　2、滾筒的壁厚及軸徑選擇：
　　按照輸送物的重量平均分配到接觸的滾筒上，計算出每支滾筒的所需承重，從而確定滾筒的壁厚及軸徑。
　　3、滾筒材料及表面處理 ：
　　根據輸送環境的不同，確定滾筒所采用的材質和表面處理（碳鋼鍍鋅、不銹鋼、發黑還是包膠）。
　　4、選擇滾筒的安裝方式 ：
　　根據整體輸送機的具體要求，選擇滾筒的安裝方式: 彈簧壓入式， 內牙軸式， 全扁榫式， 通軸銷孔式等。

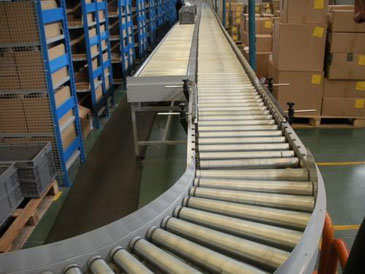

　　對于彎道機的錐形滾筒，其滾面寬度及錐度視貨物尺寸和轉彎半徑而定。
滾筒輸送機的適用范圍
　　滾筒輸送機適用于各類箱、包、托盤等件貨的輸送，散料、小件物品或不規則的物品需放在托盤上或周轉箱內輸送。能夠輸送單件重量很大的物料，或承受較大的沖擊載荷，滾筒線之間易于銜接過濾，可用多條滾筒線及其它輸送機或?qū)C(jī)組成復雜的物流輸送系統，完成多方面的工藝需要?？刹捎梅e放滾筒實現物料的堆積輸送。滾筒輸送機結構簡單，可靠性高，使用維護方便。
主要組成部分
滾筒輸送機主要由輥?zhàn)印C(jī)架、支架、驅動部份等組成，輥筒，滾筒輸送機是依靠轉動著的輥?zhàn)雍臀锲烽g的摩擦使物品向前移動.按其驅動形式可分為無動力滾筒輸送機、動力滾筒輸送機.在動力滾筒輸送機中，驅動輥?zhàn)拥姆椒壳耙话悴辉诓捎脝为?dú)驅動的方式，而是多采用成組驅動，常用電機與減速器組合，再通過鏈傳動、帶傳動來驅動輥?zhàn)有D(zhuǎn).

型 號	直徑×壁厚(D×t)	軸徑		筒體長度(W)	承載	筒體材料	表面處理
HX-φ38	φ38×1.2/1.5		φ12	80-800	40-125	碳鋼 不銹鋼 鋁合金	鍍鋅 發黑 包塑(PVC) 鑄膠
HX-φ42	φ42×1.5		φ12	80-800	40-130
HX-φ50	φ50×1.2/1.5/2.0		φ12	80-1200	50-150
HX-φ57	φ57×1.5		φ12	80-1200	70-140
HX-φ60	φ60×1.5/2.0/2.5/3.0		φ12/15	80-1200	100-450
HX-φ76	φ76×2.5/3.0		φ15/20	100-1500	320-645
HX-φ89	φ89×3.0/3.75		φ20	100-1500	400-800
